半导体产业正朝着更高集成度、更小特征尺寸、更严苛洁净度的方向持续演进。从封装基板到测试治具，从精密陶瓷部件到高纯石墨组件，半导体制造对加工装备的精度、稳定性、洁净度提出了近乎苛刻的要求。

浩大数控凭借纳米级驱动系统、全闭环高刚性结构及无尘车间适配设计，为半导体前道制程辅助部件、封装测试治具及设备精密零件提供高洁净、高精度的定制化加工方案。

核心优势

-微米级加工精度：搭载高分辨率光栅尺与全闭环控制系统，定位精度可达±0.005mm，重复定位精度±0.005mm，满足半导体零部件微米级公差要求

-无尘适配设计：全封闭防静电防护罩配合高效集尘系统，可选配HEPA高效过滤模块，加工环境洁净度适配Class 1000级无尘车间标准

-抗振热稳结构：天然大理石机身，热膨胀系数低，阻尼系数为铸铁的6-10倍，有效抑制微振动，确保长时间连续加工的尺寸稳定性

-防静电智能加工：配备防静电工作台与接地系统，避免静电对精密电子元件的潜在损伤，支持刀具磨损实时监控与断刀报警

典型加工产品案例

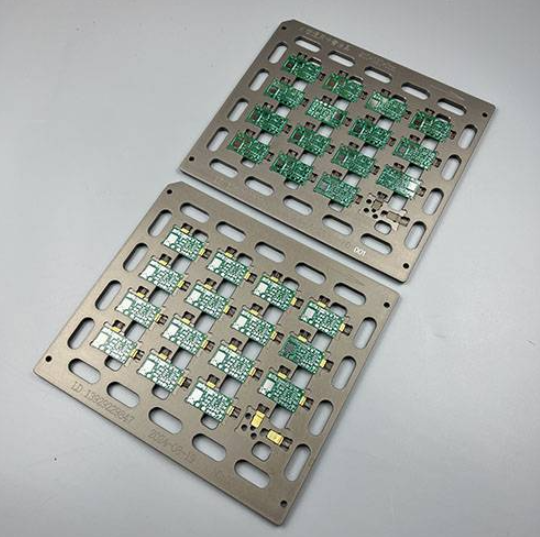

半导体封装与测试治具

-IC测试座（Socket）精密基座 — 微小探针孔阵列钻孔，孔位精度±0.005mm

-芯片分选机治具板 — 高密度吸嘴安装孔一次成型

-烧录座定位夹具 — 复杂轮廓精密铣削

-探针卡导向板 — 微孔群无毛刺加工

封装基板与引线框架

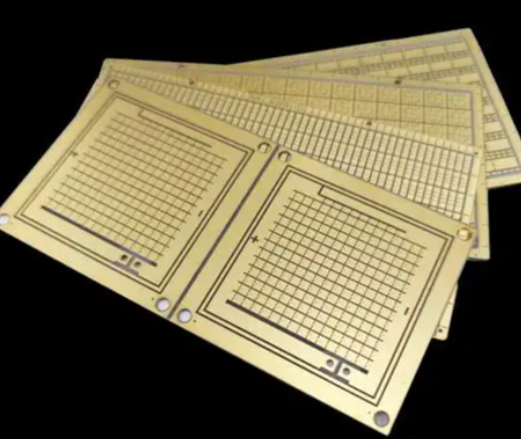

-陶瓷封装基板 — 氧化铝/氮化铝基板精密划线、切割与开孔

-引线框架定位孔 — 薄铜带高精度冲裁预处理

-系统级封装（SiP）载板治具 — 薄板结构真空吸附加工

半导体设备精密部件

-晶圆传输机械手末端执行器 — PEEK/陶瓷材质，薄壁异形曲面精密铣削

-真空腔体密封法兰 — 不锈钢/铝合金密封面高光加工，粗糙度≤Ra0.2μm

-晶圆承载环（Focus Ring）— 高纯石英/碳化硅精密成型

-刻蚀电极基板 — 高纯铝/铝合金平面度≤0.005mm

高纯石墨与特种陶瓷

-PVD/CVD镀膜用石墨舟 — 复杂挂件结构精密铣削，碳含量99.99%级

-MOCVD加热基座（石墨涂层件） — 高平整度表面加工，平面度≤0.01mm

-半导体烧结模具 — 硬质合金/陶瓷模具高耐磨加工

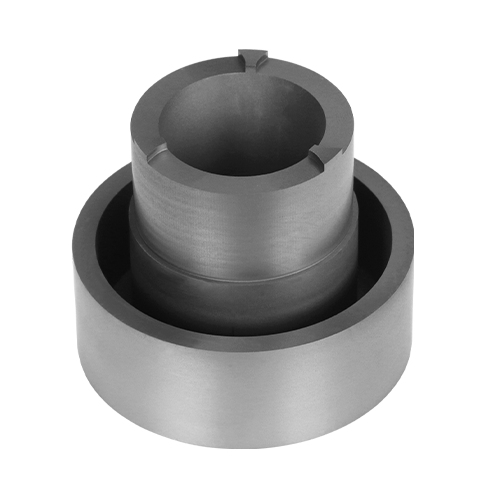

-真空炉内石墨热场部件 — 耐高温薄壁结构成型

半导体设备零部件

-精密阀门阀芯 — 不锈钢/哈氏合金高精度回转体

-气体分配板（Gas Shower Head） — 微孔阵列精密钻孔，孔径一致性±0.002mm

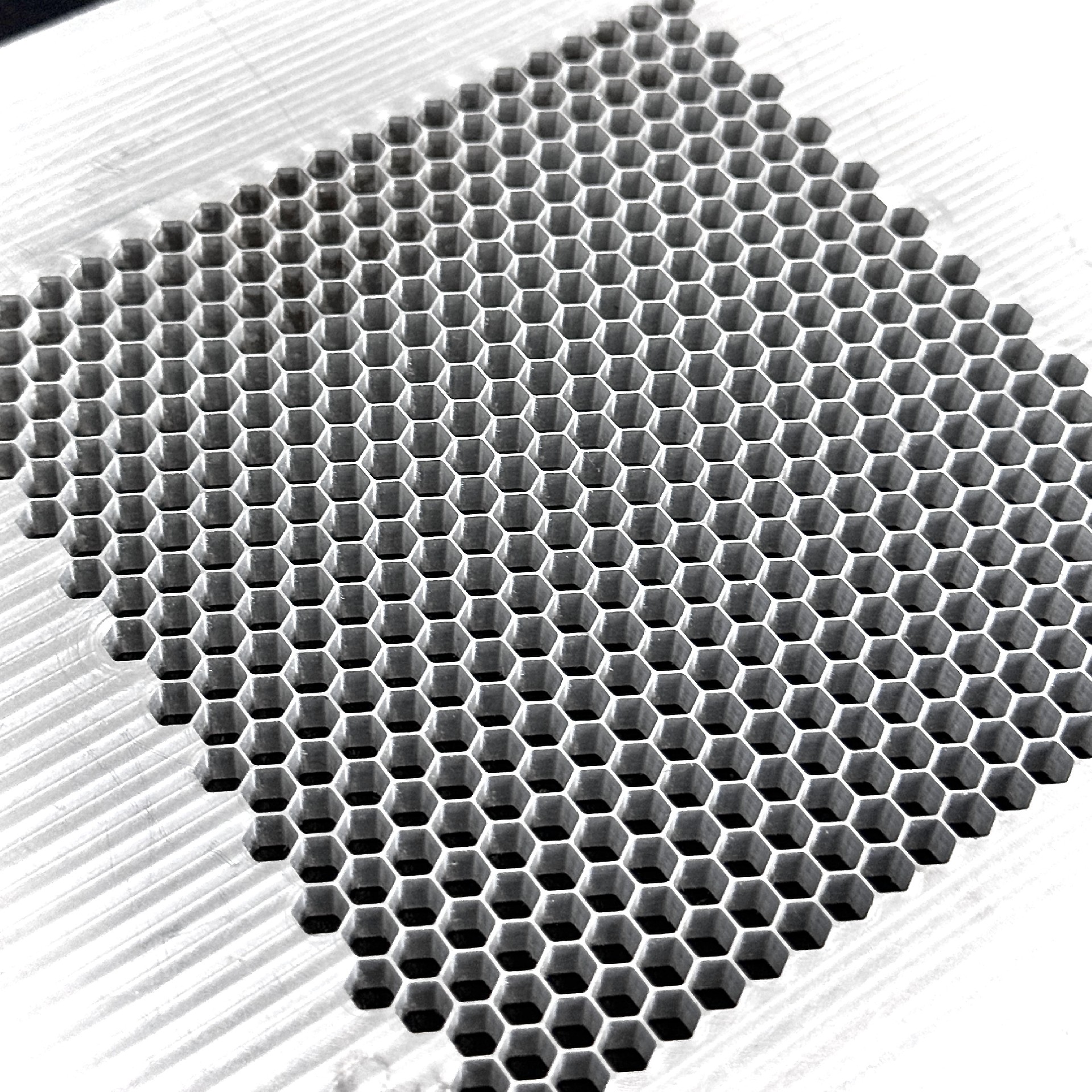

-温控模块散热基板 — 铝合金微通道流道加工

-射频屏蔽罩 — 薄壁铝合金精密铣削

半导体行业的核心挑战在于“精度要求亚微米、洁净度要求无尘、材料种类涵盖广”。浩大精雕机以天然花岗岩机身为根基，以全闭环控制为核心，以无尘适配为延伸，为半导体零部件加工提供三大保障：

精度保障：高分辨率光栅尺与AI热补偿系统，抵消长时间加工的温升形变

洁净保障：全封闭结构与高效集尘系统，粉尘回收率99.5%以上，可选配无尘车间级过滤

工艺保障：内置针对半导体常用材料（陶瓷、石墨、PEEK、石英、铝、不锈钢）的切削参数库，降低工艺调试周期

无论是封测治具的微孔加工，还是设备核心部件的精密成型，浩大都能为您提供符合半导体行业标准的精密加工解决方案。
